RX-025被动菱形网

更新:2016-3-16 16:30:11 点击:
  • 产品品牌程泰
  • 产品型号RX-025被动菱形网
  • 产品描述易于安装...
产品介绍





RX-025型被动防护网是将以钢丝绳网为主的栅栏式柔性栏石网设置于斜坡上相应位置,用于拦截斜面坡上的滚落石以避免其破坏保护的对象,因皮有时也称为拦石网;当设置于泥石流区域时,便可形成拦截泥石流体内固体大颗粒的柔性格栅坝。
被动防护网特点:
1、易于安装,同时还考虑了在象悬崖这样的恶劣地形条件下能实现这种安装,即用最少量的锚固和最少量的开挖来实现最快速简便的施工安装。
2、RX-025被动防护网能在系统的设计能力范围内安全地吸收落石的动能并将其转变为系统的变形能而加以消散,且这种功能基本上与落石在网上的冲击点位置无关,给系统的设计选型和标准化带来了极大的方便。
3、系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积木式的装配作业,施工安装和维修人员仅需要少量常规简单机具即可进行系统的安装、维修和部件更换。
4、系统的结构和基础形式简单化,并以两根钢柱之间的一跨为单元连续布置,使其对各种复杂地形具有极强的适应性。

5、整个系统由钢丝绳网或环形网(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拦锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成,系统的柔性主要来自于钢丝绳网、支撑绳和减压环等结构,且钢柱与基座间亦采用可动铰联结以确保整个系统的柔性匹配。

被动网结构配置:钢柱+支撑绳+拉锚绳+缝合绳+减压环。

被动网主要防护功能:拦截撞击能250kj以内的落石,上下直径12mm双支撑绳,每跨度10m一根工字钢柱,3个减压环,上拉锚绳16mm单绳钢丝绳,钢丝格栅为SO2.2/50x50/2.25X10m.

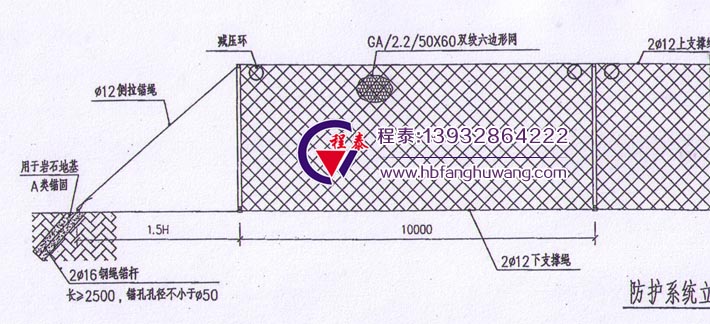

RX-025系统示意图(左)

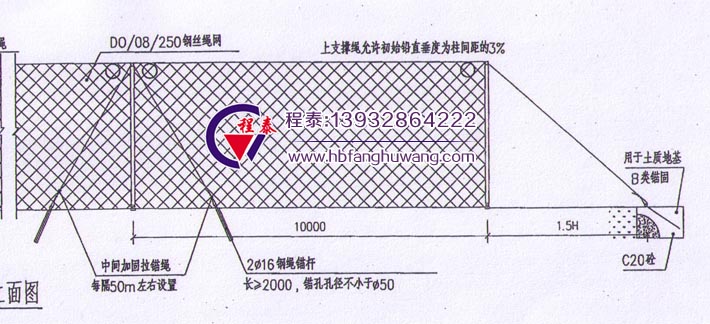

RX-025系统示意图(右)
